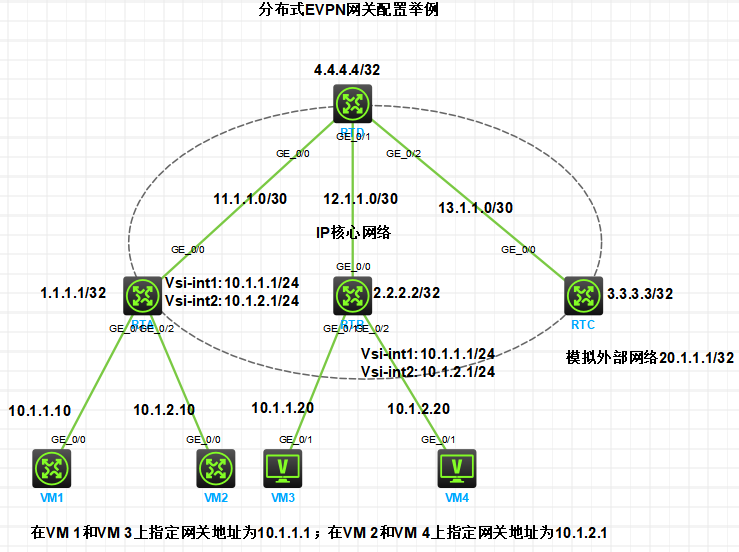

EVPN讲解1 mmwzf0ya.png图片 H3C EVPN VXLAN 从 0 到 1 完整实验教程 更适合小白食用一、实验目标 本文基于一套已经打通的 H3C EVPN VXLAN 实验拓扑，从 0 到 1 重新梳理整套方案的实现逻辑，重点讲清楚： 4 台设备分别承担什么角色 Underlay 和 Overlay 如何配合 EVPN、VXLAN、VSI、VNI、L3VNI、分布式网关分别是什么 为什么要先配什么、后配什么 每条关键命令的作用和联动关系 如何把整套配置真正敲出来，而不是只会看结果 二、实验拓扑角色划分 RTD Underlay 核心 + EVPN RR 三层互联核心 EVPN 路由反射器 不接终端 不做业务网关 RTA VTEP + 二层接入 + 分布式网关 接入 VM1 / VM2 承载二层 VNI 承载三层网关 参与 L3VNI RTB VTEP + 二层接入 + 分布式网关 接入 VM3 / VM4 承载二层 VNI 承载三层网关 参与 L3VNI RTC L3VNI 节点 + 外部前缀注入点 不做二层接入 参与 vpn1 的三层转发 注入 20.1.1.1/32 三、整套网络的三层逻辑 1）Underlay Underlay 只做一件事：保证设备之间 IP 可达。 RTA — RTD：11.1.1.0/30 RTB — RTD：12.1.1.0/30 RTC — RTD：13.1.1.0/30 Loopback0： RTA：1.1.1.1/32 RTB：2.2.2.2/32 RTC：3.3.3.3/32 RTD：4.4.4.4/32 2）Overlay Overlay 负责传输 EVPN 控制平面 信息。 RTD 是 RR RTA / RTB / RTC 是 RR Client 3）业务层 vpna → VNI 10 → 10.1.1.0/24 vpnb → VNI 20 → 10.1.2.0/24 vpn1 → L3VNI 1000 RTA / RTB 同时提供 10.1.1.1、10.1.2.1 分布式网关 RTC 提供 20.1.1.1/32 外部前缀 四、先讲透：VSI 和 Vsi-interface 到底是什么 这一段是整篇最关键、最容易混淆的地方。1）什么是 vsi vsi vpna vsi vpnb它表示：创建一个二层业务实例。 2）什么是 interface Vsi-interface 1 interface Vsi-interface 1 interface Vsi-interface 2 interface Vsi-interface 3它表示：创建一个三层 VSI 接口。 重点：在 H3C 上，进入 interface Vsi-interface 1 视图时，本身就是在创建这个接口。 3）VSI 和 Vsi-interface 的关系 先有三层接口侧概念： interface Vsi-interface 1 ip binding vpn-instance vpn1 ip address 10.1.1.1 255.255.255.0 distributed-gateway local然后再在二层 VSI 下进行关联： vsi vpna gateway vsi-interface 1一句话总结： 先有 Vsi-interface 这个三层接口对象，再在 vsi 里通过 gateway vsi-interface 进行绑定，学习顺序会更顺。 五、配置顺序为什么必须这样安排 基础接口和 IP 地址 Underlay OSPF 验证 Loopback 可达 建立 BGP EVPN 邻居 创建 VRF / VPN 实例 开启 VXLAN / L2VPN 基础能力 先创建 Vsi-interface 接口 再创建二层 VSI，并通过 gateway vsi-interface 绑定 分布式网关 接入口 xconnect RTC 注入外部前缀 完整配置汇总 验证与排错 六、地址规划 设备地址规划RTDLoopback0：4.4.4.4/32；GE0/0：11.1.1.1/30；GE0/1：12.1.1.1/30；GE0/2：13.1.1.1/30RTALoopback0：1.1.1.1/32；GE0/0：11.1.1.2/30；GE0/1：接入 10.1.1.0/24；GE0/2：接入 10.1.2.0/24RTBLoopback0：2.2.2.2/32；GE0/0：12.1.1.2/30；GE0/1：接入 10.1.1.0/24；GE0/2：接入 10.1.2.0/24RTCLoopback0：3.3.3.3/32；Loopback1：20.1.1.1/32；GE0/0：13.1.1.2/30七、第一阶段：配置 Underlay 目标：4 台设备三层互通，4 个 Loopback 地址互通，为后续 EVPN 邻居建立提供基础。 7.1 RTD 配置 system-view sysname RTD interface LoopBack0 ip address 4.4.4.4 255.255.255.255 interface GigabitEthernet0/0 port link-mode route ip address 11.1.1.1 255.255.255.252 interface GigabitEthernet0/1 port link-mode route ip address 12.1.1.1 255.255.255.252 interface GigabitEthernet0/2 port link-mode route ip address 13.1.1.1 255.255.255.252 ospf 1 router-id 4.4.4.4 area 0.0.0.0 network 4.4.4.4 0.0.0.0 network 11.1.1.0 0.0.0.3 network 12.1.1.0 0.0.0.3 network 13.1.1.0 0.0.0.37.2 RTA 配置 system-view sysname RTA interface LoopBack0 ip address 1.1.1.1 255.255.255.255 interface GigabitEthernet0/0 port link-mode route ip address 11.1.1.2 255.255.255.252 ospf 1 router-id 1.1.1.1 area 0.0.0.0 network 1.1.1.1 0.0.0.0 network 11.1.1.0 0.0.0.37.3 RTB 配置 system-view sysname RTB interface LoopBack0 ip address 2.2.2.2 255.255.255.255 interface GigabitEthernet0/0 port link-mode route ip address 12.1.1.2 255.255.255.252 ospf 1 router-id 2.2.2.2 area 0.0.0.0 network 2.2.2.2 0.0.0.0 network 12.1.1.0 0.0.0.37.4 RTC 配置 system-view sysname RTC interface LoopBack0 ip address 3.3.3.3 255.255.255.255 interface GigabitEthernet0/0 port link-mode route ip address 13.1.1.2 255.255.255.252 ospf 1 router-id 3.3.3.3 default-route-advertise always area 0.0.0.0 network 3.3.3.3 0.0.0.0 network 13.1.1.0 0.0.0.37.5 验证命令 display ospf peer display ip routing-table ping 1.1.1.1 ping 2.2.2.2 ping 3.3.3.3 ping 4.4.4.4八、第二阶段：建立 BGP EVPN 控制平面 目标：让 RTA / RTB / RTC 都通过 RTD 建立 EVPN 邻居，由 RTD 作为 RR 反射 EVPN 路由。 8.1 RTD 配置 RR bgp 200 group evpn internal peer evpn connect-interface LoopBack0 peer 1.1.1.1 group evpn peer 2.2.2.2 group evpn peer 3.3.3.3 group evpn address-family l2vpn evpn undo policy vpn-target peer evpn enable peer evpn reflect-client8.2 RTA 配置 bgp 200 peer 4.4.4.4 as-number 200 peer 4.4.4.4 connect-interface LoopBack0 address-family l2vpn evpn peer 4.4.4.4 enable8.3 RTB 配置 bgp 200 peer 4.4.4.4 as-number 200 peer 4.4.4.4 connect-interface LoopBack0 address-family l2vpn evpn peer 4.4.4.4 enable8.4 RTC 配置 bgp 200 peer 4.4.4.4 as-number 200 peer 4.4.4.4 connect-interface LoopBack0 address-family l2vpn evpn peer 4.4.4.4 enable8.5 验证命令 display bgp l2vpn evpn peer display bgp l2vpn evpn summary九、第三阶段：创建 VRF / VPN 实例 目标：创建租户 vpn1，为三层路由和 EVPN 地址族准备基础。 9.1 RTA 配置 ip vpn-instance vpn1 route-distinguisher 1:1 address-family ipv4 vpn-target 2:2 import-extcommunity vpn-target 2:2 export-extcommunity address-family evpn vpn-target 1:1 import-extcommunity vpn-target 1:1 export-extcommunity9.2 RTB 配置 ip vpn-instance vpn1 route-distinguisher 1:2 address-family ipv4 vpn-target 2:2 import-extcommunity vpn-target 2:2 export-extcommunity address-family evpn vpn-target 1:1 import-extcommunity vpn-target 1:1 export-extcommunity9.3 RTC 配置 ip vpn-instance vpn1 route-distinguisher 1:3 address-family ipv4 vpn-target 2:2 import-extcommunity vpn-target 2:2 export-extcommunity address-family evpn vpn-target 1:1 import-extcommunity vpn-target 1:1 export-extcommunity十、第四阶段：开启 VXLAN 基础能力 10.1 RTA 配置 l2vpn enable vxlan tunnel arp-learning disable vxlan tunnel mac-learning disable10.2 RTB 配置 l2vpn enable vxlan tunnel arp-learning disable vxlan tunnel mac-learning disable10.3 RTC 配置 l2vpn enable vxlan tunnel arp-learning disable vxlan tunnel mac-learning disable十一、第五阶段：先创建 Vsi-interface 接口 11.1 RTA 创建 Vsi-interface interface Vsi-interface 1 ip binding vpn-instance vpn1 ip address 10.1.1.1 255.255.255.0 mac-address 0001-0001-0001 local-proxy-arp enable distributed-gateway local interface Vsi-interface 2 ip binding vpn-instance vpn1 ip address 10.1.2.1 255.255.255.0 mac-address 0002-0002-0002 local-proxy-arp enable distributed-gateway local interface Vsi-interface 3 ip binding vpn-instance vpn1 l3-vni 100011.2 RTB 创建 Vsi-interface interface Vsi-interface 1 ip binding vpn-instance vpn1 ip address 10.1.1.1 255.255.255.0 mac-address 0001-0001-0001 local-proxy-arp enable distributed-gateway local interface Vsi-interface 2 ip binding vpn-instance vpn1 ip address 10.1.2.1 255.255.255.0 mac-address 0002-0002-0002 local-proxy-arp enable distributed-gateway local interface Vsi-interface 3 ip binding vpn-instance vpn1 l3-vni 100011.3 RTC 创建 Vsi-interface interface Vsi-interface 3 ip binding vpn-instance vpn1 l3-vni 1000十二、第六阶段：再创建二层 VSI，并绑定二层 VNI 12.1 RTA 配置 vsi vpna gateway vsi-interface 1 arp suppression enable vxlan 10 evpn encapsulation vxlan route-distinguisher auto vpn-target auto export-extcommunity vpn-target auto import-extcommunity vsi vpnb gateway vsi-interface 2 arp suppression enable vxlan 20 evpn encapsulation vxlan route-distinguisher auto vpn-target auto export-extcommunity vpn-target auto import-extcommunity12.2 RTB 配置 vsi vpna gateway vsi-interface 1 arp suppression enable vxlan 10 evpn encapsulation vxlan route-distinguisher auto vpn-target auto export-extcommunity vpn-target auto import-extcommunity vsi vpnb gateway vsi-interface 2 arp suppression enable vxlan 20 evpn encapsulation vxlan route-distinguisher auto vpn-target auto export-extcommunity vpn-target auto import-extcommunity十三、第七阶段：配置分布式网关 相关关键命令： ip binding vpn-instance vpn1 ip address mac-address local-proxy-arp enable distributed-gateway local十四、第八阶段：接入口加入对应的 VSI 14.1 RTA 配置 interface GigabitEthernet0/1 port link-mode route xconnect vsi vpna interface GigabitEthernet0/2 port link-mode route xconnect vsi vpnb14.2 RTB 配置 interface GigabitEthernet0/1 port link-mode route xconnect vsi vpna interface GigabitEthernet0/2 port link-mode route xconnect vsi vpnb十五、第九阶段：RTC 注入外部前缀 15.1 RTC 配置 LoopBack1 interface LoopBack1 ip binding vpn-instance vpn1 ip address 20.1.1.1 255.255.255.25515.2 RTC 将直连路由引入 BGP VRF bgp 200 ip vpn-instance vpn1 address-family ipv4 unicast import-route direct十六、四台设备完整配置汇总 这一部分信息量最大。Markdown 版保留完整配置，但用普通代码块替代原先“每一行一个 div”的写法，移动端会轻很多。 16.1 RTD 完整配置 system-view sysname RTD interface LoopBack0 ip address 4.4.4.4 255.255.255.255 interface GigabitEthernet0/0 port link-mode route ip address 11.1.1.1 255.255.255.252 interface GigabitEthernet0/1 port link-mode route ip address 12.1.1.1 255.255.255.252 interface GigabitEthernet0/2 port link-mode route ip address 13.1.1.1 255.255.255.252 ospf 1 router-id 4.4.4.4 area 0.0.0.0 network 4.4.4.4 0.0.0.0 network 11.1.1.0 0.0.0.3 network 12.1.1.0 0.0.0.3 network 13.1.1.0 0.0.0.3 bgp 200 group evpn internal peer evpn connect-interface LoopBack0 peer 1.1.1.1 group evpn peer 2.2.2.2 group evpn peer 3.3.3.3 group evpn address-family l2vpn evpn undo policy vpn-target peer evpn enable peer evpn reflect-client16.2 RTA 完整配置 system-view sysname RTA ip vpn-instance vpn1 route-distinguisher 1:1 address-family ipv4 vpn-target 2:2 import-extcommunity vpn-target 2:2 export-extcommunity address-family evpn vpn-target 1:1 import-extcommunity vpn-target 1:1 export-extcommunity l2vpn enable vxlan tunnel arp-learning disable vxlan tunnel mac-learning disable interface LoopBack0 ip address 1.1.1.1 255.255.255.255 interface GigabitEthernet0/0 port link-mode route ip address 11.1.1.2 255.255.255.252 interface GigabitEthernet0/1 port link-mode route xconnect vsi vpna interface GigabitEthernet0/2 port link-mode route xconnect vsi vpnb ospf 1 router-id 1.1.1.1 area 0.0.0.0 network 1.1.1.1 0.0.0.0 network 11.1.1.0 0.0.0.3 interface Vsi-interface 1 ip binding vpn-instance vpn1 ip address 10.1.1.1 255.255.255.0 mac-address 0001-0001-0001 local-proxy-arp enable distributed-gateway local interface Vsi-interface 2 ip binding vpn-instance vpn1 ip address 10.1.2.1 255.255.255.0 mac-address 0002-0002-0002 local-proxy-arp enable distributed-gateway local interface Vsi-interface 3 ip binding vpn-instance vpn1 l3-vni 1000 vsi vpna gateway vsi-interface 1 arp suppression enable vxlan 10 evpn encapsulation vxlan route-distinguisher auto vpn-target auto export-extcommunity vpn-target auto import-extcommunity vsi vpnb gateway vsi-interface 2 arp suppression enable vxlan 20 evpn encapsulation vxlan route-distinguisher auto vpn-target auto export-extcommunity vpn-target auto import-extcommunity bgp 200 peer 4.4.4.4 as-number 200 peer 4.4.4.4 connect-interface LoopBack0 address-family l2vpn evpn peer 4.4.4.4 enable16.3 RTB 完整配置 system-view sysname RTB ip vpn-instance vpn1 route-distinguisher 1:2 address-family ipv4 vpn-target 2:2 import-extcommunity vpn-target 2:2 export-extcommunity address-family evpn vpn-target 1:1 import-extcommunity vpn-target 1:1 export-extcommunity l2vpn enable vxlan tunnel arp-learning disable vxlan tunnel mac-learning disable interface LoopBack0 ip address 2.2.2.2 255.255.255.255 interface GigabitEthernet0/0 port link-mode route ip address 12.1.1.2 255.255.255.252 interface GigabitEthernet0/1 port link-mode route xconnect vsi vpna interface GigabitEthernet0/2 port link-mode route xconnect vsi vpnb ospf 1 router-id 2.2.2.2 area 0.0.0.0 network 2.2.2.2 0.0.0.0 network 12.1.1.0 0.0.0.3 interface Vsi-interface 1 ip binding vpn-instance vpn1 ip address 10.1.1.1 255.255.255.0 mac-address 0001-0001-0001 local-proxy-arp enable distributed-gateway local interface Vsi-interface 2 ip binding vpn-instance vpn1 ip address 10.1.2.1 255.255.255.0 mac-address 0002-0002-0002 local-proxy-arp enable distributed-gateway local interface Vsi-interface 3 ip binding vpn-instance vpn1 l3-vni 1000 vsi vpna gateway vsi-interface 1 arp suppression enable vxlan 10 evpn encapsulation vxlan route-distinguisher auto vpn-target auto export-extcommunity vpn-target auto import-extcommunity vsi vpnb gateway vsi-interface 2 arp suppression enable vxlan 20 evpn encapsulation vxlan route-distinguisher auto vpn-target auto export-extcommunity vpn-target auto import-extcommunity bgp 200 peer 4.4.4.4 as-number 200 peer 4.4.4.4 connect-interface LoopBack0 address-family l2vpn evpn peer 4.4.4.4 enable16.4 RTC 完整配置 system-view sysname RTC ip vpn-instance vpn1 route-distinguisher 1:3 address-family ipv4 vpn-target 2:2 import-extcommunity vpn-target 2:2 export-extcommunity address-family evpn vpn-target 1:1 import-extcommunity vpn-target 1:1 export-extcommunity l2vpn enable vxlan tunnel arp-learning disable vxlan tunnel mac-learning disable interface LoopBack0 ip address 3.3.3.3 255.255.255.255 interface GigabitEthernet0/0 port link-mode route ip address 13.1.1.2 255.255.255.252 interface LoopBack1 ip binding vpn-instance vpn1 ip address 20.1.1.1 255.255.255.255 ospf 1 router-id 3.3.3.3 default-route-advertise always area 0.0.0.0 network 3.3.3.3 0.0.0.0 network 13.1.1.0 0.0.0.3 interface Vsi-interface 3 ip binding vpn-instance vpn1 l3-vni 1000 bgp 200 peer 4.4.4.4 as-number 200 peer 4.4.4.4 connect-interface LoopBack0 address-family l2vpn evpn peer 4.4.4.4 enable ip vpn-instance vpn1 address-family ipv4 unicast import-route direct十七、最终验证思路 17.1 二层互通验证 display mac-address display vxlan tunnel display bgp l2vpn evpn routing-table17.2 三层互通验证 ping 10.1.1.x ping 10.1.2.x17.3 ARP / 主机路由验证 display arp vpn-instance vpn1 display ip routing-table vpn-instance vpn1 protocol direct display ip routing-table vpn-instance vpn1 protocol bgp display ip routing-table vpn-instance vpn1 protocol evpn17.4 VRF 路由验证 display ip routing-table vpn-instance vpn1十八、常见排错思路 1）Loopback 不通 先查 Underlay： display ospf peer display ip routing-table ping 4.4.4.42）EVPN 邻居不起 先查： Loopback 是否可达 BGP 邻居地址是否正确 connect-interface LoopBack0 是否已配置 RR 上是否启用了 peer evpn reflect-client 查看命令： display bgp l2vpn evpn peer display bgp l2vpn evpn summary3）二层主机不通 先查： vsi 是否创建 vxlan 10 / 20 是否正确 接口是否执行 xconnect vsi EVPN Type-2 路由是否学习到 MAC 表是否正常生成 查看命令： display mac-address display bgp l2vpn evpn routing-table display vxlan tunnel4）三层互访不通 先查： Vsi-interface 是否绑定到 vpn1 网关 IP 是否正确 distributed-gateway local 是否已配置 l3-vni 1000 是否在各节点存在 RTC 是否把 20.1.1.1/32 引入到 BGP VRF 查看命令： display ip routing-table vpn-instance vpn1 display arp vpn-instance vpn1 display bgp vpnv4 all routing-table十九、全文总结 Underlay 负责打通设备 IP 可达 Overlay 负责 EVPN 控制平面发布与学习 Vsi-interface 是三层接口对象 vsi 是二层业务实例 先建 Vsi-interface，再在 vsi 里做 gateway vsi-interface 绑定，逻辑最清晰 RTA / RTB 同时承载二层 VNI、三层网关、L3VNI RTC 负责引入外部前缀到 vpn1 RTD 作为 RR，负责 EVPN 路由反射 到这里，这套 H3C EVPN VXLAN 分布式网关实验，就算真正从“看懂”走到了“能独立敲出来”。 二十、针对博客性能的优化说明 这版 Markdown 相比你原来那篇重 HTML 文章，主要做了这些性能优化： 去掉了文章内部的大段 <style> 去掉了每一行代码单独一个 div 的写法 改成标准 Markdown 标题、列表、表格、代码块 保留阅读层次，但尽量减少不必要的嵌套 更适合手机端和 Typecho 内容页渲染 如果你博客首页现在还是“显示全文”，建议再额外改成“只显示摘要”，否则长文依然会拖慢首页列表页。
-

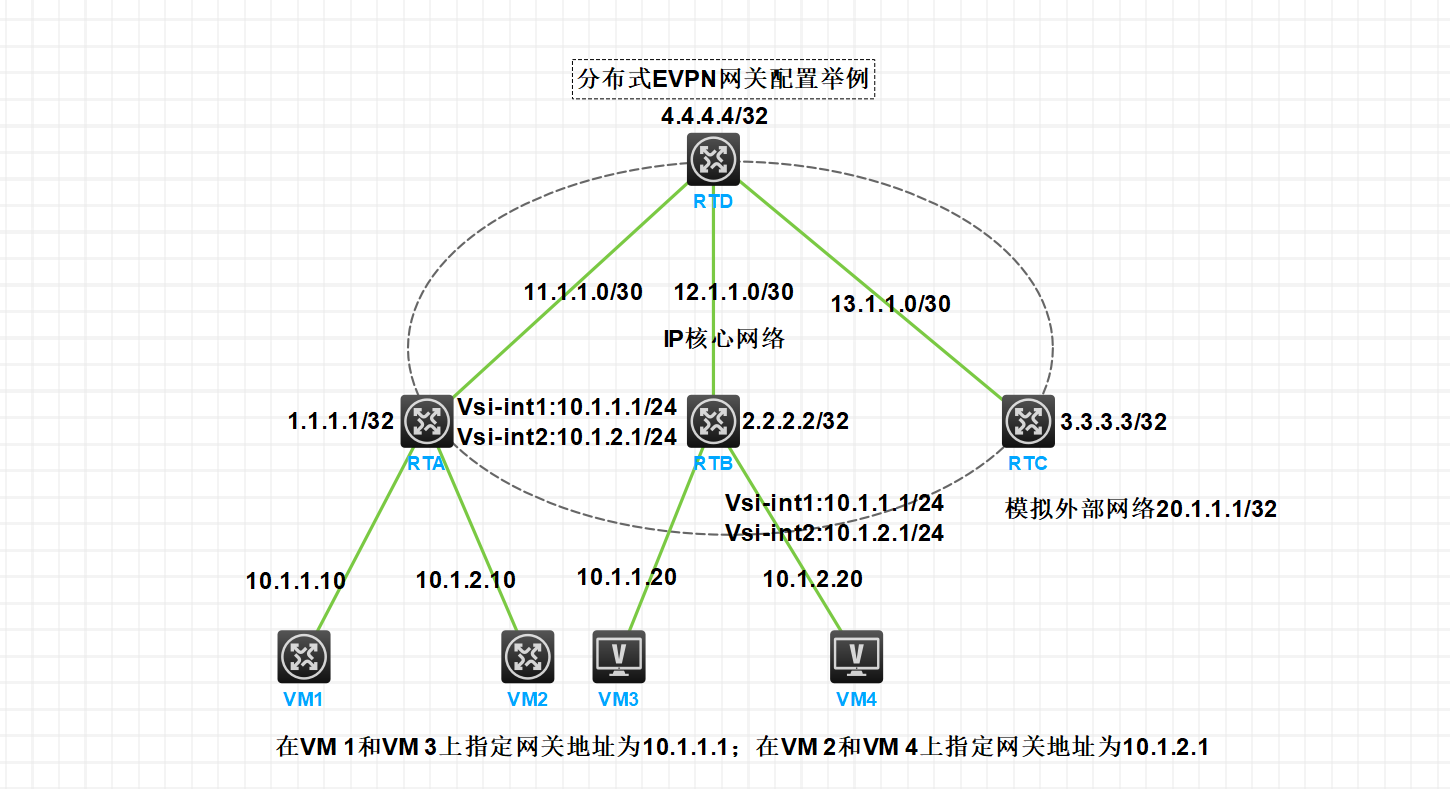

分布式evpn网关配置举例 一、实验说明 更适合小白食用 这篇主要是记录一下我做的一个 H3C EVPN VXLAN 分布式网关实验，涉及 4 台设备：RTA、RTB、RTC、RTD。 整体看下来，RTA 和 RTB 更像是接入侧 VTEP，主要负责二层业务接入、VSI 和 VXLAN 的绑定、分布式网关这些内容； RTC 这台更偏三层侧，主要看业务路由引入和三层互通；RTD 则是整个实验里的 EVPN 路由反射器（RR），负责把控制面路由组织起来。 这套实验我感觉挺适合拿来入门 EVPN VXLAN，尤其是把 RR、VTEP、二层 VNI、三层 VNI 这些概念串起来看，会比单独背命令顺很多。 二、设备角色说明 RTA： 接入侧 VTEP，主要看二层业务、VXLAN 映射和分布式网关。 RTB： 也是接入侧 VTEP，可以理解成和 RTA 对称的一侧，用来做跨 VXLAN 的二层互通。 RTC： 这台更偏三层网关侧，重点看路由引入、L3 VNI 和三层互通。 RTD： EVPN RR，也就是路由反射器，负责把几台设备的 EVPN 路由反射出去。 三、设备配置查看 下面把几台设备的原始配置也放上来，点击文件名可以直接在当前页面弹窗查看，不用跳转： 查看 RTA.txt 查看 RTB.txt 查看 RTC.txt 查看 RTD.txt 四、阅读建议 如果是第一次看这套配置，我建议不要一上来就直接从头到尾硬读，不然很容易被一堆命令绕进去。 先看 RTD，先把 RR 的邻居关系看清楚，知道谁和谁建了 EVPN 邻居，谁负责反射。 再看 RTA 和 RTB，重点看 VSI、VNI、VTEP、分布式网关这些内容。 最后看 RTC，把三层网关、L3 VNI、VPN 实例和业务互通串起来理解。 我自己看这类配置的时候，一般也是按这个顺序，不然很容易只见命令，不见整体逻辑。 五、补充说明 下面这些点，是我觉得这套实验里最值得单独拎出来说的几个地方。很多时候不是命令难，而是概念容易混在一起。 所以这里我尽量按“人话”来整理一下，也方便后面自己回头看。 1、group evpn internal 是什么意思 这个命令放在 BGP 下面看，其实就比较好理解了。 group evpn，可以理解成先建了一个名字叫 evpn 的邻居组； internal 表示这个组里的邻居都是 IBGP 邻居，也就是和本设备在同一个 AS 里。 我的理解是，这个东西本质上就是为了省配置、也为了后面扩展方便。 比如有几台设备都要做 EVPN 邻居，很多公共属性其实是一样的，那就没必要一台一台单独敲，直接先建个组， 再把邻居拉进来就行。 所以这里的重点不是“这条命令很神秘”，而是要明白：它本质上就是一个 IBGP 邻居模板组。 2、peer evpn reflect-client 是干什么的 这个命令就很好理解了，关键点就两个字：反射。 RTD 在这里扮演的是 RR，也就是 EVPN 路由反射器。 peer evpn reflect-client 的意思，就是把这个邻居组里的设备都当成 RR Client。 这样一来，RTA、RTB、RTC 不需要彼此全互联，它们只要都和 RTD 建邻就行。 某台设备把 EVPN 路由发给 RTD，RTD 再把这些路由反射给其他客户端。 这个设计的好处很明显： 设备少的时候可能感受不明显； 设备一多，如果全互联，邻居关系会非常乱； 有了 RR 之后，控制面拓扑就清晰很多，扩容也方便。 所以我自己看这条命令的时候，通常不会死记“reflect-client”这个词，而是直接理解成： RTD 负责帮大家转发 EVPN 路由信息。 3、vxlan tunnel mac-learning disable 的意义 这条命令如果只看字面，很容易觉得有点抽象。其实它想表达的意思很简单： 不要再依赖 VXLAN 隧道里的数据面报文去学习远端 MAC 了。 传统 Flood-and-Learn 的思路，很多时候是靠报文来了再学； 但 EVPN 的思路更偏控制面，也就是通过 BGP EVPN 直接去分发 MAC/IP 可达信息。 所以把这个功能关掉，可以理解成网络在明确告诉你： 远端 MAC 的学习，尽量别靠“听流量猜”； 更希望通过 EVPN 控制面来学； 这样泛洪会少一些，收敛和可控性也会更好一些。 这个点我觉得是 EVPN VXLAN 和传统 VXLAN 一个挺重要的区别。 你会发现，越往 EVPN 方向走，越强调“控制面提前知道”，而不是“数据面来了再学”。 4、VSI / BD / VNI 到底是什么关系 这三个概念，是很多人一开始最容易混的地方。 我现在更习惯这么理解： VNI：就是 VXLAN 里的那个业务编号，可以理解成“隧道里带着走的标签”； VSI：设备本地的一个二层业务实例，理解成“这台设备上的一个虚拟交换域”就行； BD：桥接域，很多厂商会更常说这个词，本质上也是一个二层广播域的概念。 如果说得再直白一点： VSI / BD 更像是设备本地怎么看这个二层业务，VNI 更像是这个业务放到 VXLAN 隧道里之后对应的编号。 所以很多时候，你会看到某个 VSI 下面去绑一个 VXLAN VNI。 这其实就是在说：把这个本地二层业务域，映射到某个 VXLAN 网络编号上。 至于 VSI 和 BD，到底是不是完全一样，不同厂商实现会有些表达差异。 但在学习和看实验配置的时候，你完全可以先把它们都理解成“二层广播域”。 5、二层 VNI 和三层 VNI 的区别 这个点真的很重要，很多时候一旦这里理顺了，后面的分布式网关、租户三层互通就顺了。 （1）二层 VNI 二层 VNI 主要负责承载 二层业务。 你可以把它理解成：把同一个二层网段，通过 VXLAN 的方式延伸到不同设备上。 它对应的是二层广播域； 更关注 MAC、ARP、主机二层可达； 适合“同一网段跨设备延伸”的场景。 （2）三层 VNI 三层 VNI 就不一样了，它对应的已经不是简单的二层广播域，而是 一个租户的三层转发域。 它更偏向 VPN 实例、租户路由表这些概念； 承载的是三层转发逻辑； 适合不同子网之间的互通。 （3）我自己的记法 二层 VNI 管“同网段怎么延伸”，三层 VNI 管“不同网段怎么互通”。 这么记我觉得最省脑子，也最不容易混。 （4）再说得再通俗一点 二层 VNI：更像是把一个 VLAN 的二层范围，通过 VXLAN 扩展到了别的设备； 三层 VNI：更像是给一个租户准备了一套路由空间，让不同网段之间可以在 VXLAN 网络里转起来。 6、分布式网关和这些概念之间是什么关系 分布式网关这个东西，如果单独背定义，其实挺容易越背越绕。 我自己的理解就是一句话： 让终端无论接到哪台 VTEP，上面都像有“同一个网关”在本地等着它。 这样做的好处是，终端流量不用先绕去远端设备找网关，而是可以本地就完成网关转发。 它通常会和这些东西一起配合： 二层 VNI：负责租户二层网段的延伸； 三层 VNI：负责跨网段的三层转发； EVPN：负责把 MAC/IP 和路由信息发出去； VTEP：负责封装和解封装 VXLAN 报文。 所以整体逻辑可以简单理解成： 终端先接入本地 VTEP → 同网段流量靠二层 VNI 互通 → 跨网段流量在本地分布式网关做三层转发 → 再通过三层 VNI 和 EVPN 控制面把流量和路由带到对端。7、最后说一下我自己看这套配置时会重点盯哪些地方 如果后面我自己再回头看这套实验，我觉得最值得重点盯的还是下面这些点： BGP EVPN 邻居关系：先看谁和谁建邻，谁是 RR，谁是 Client； VSI 配置：看每个业务二层域是怎么建的； VNI 绑定关系：看哪些是二层 VNI，哪些是三层 VNI； 网关接口：看分布式网关地址是怎么落的； VPN 实例：看租户路由表是怎么组织的； EVPN 控制面：看 MAC/IP 和路由信息到底是怎么发布和学习的。 对我自己来说，这样去看会比只盯着单条命令更有效，因为命令本身其实只是表象，真正要弄明白的还是整套网络是怎么联动起来的。 配置文件 下载文件 复制内容 × 正在加载配置文件... #configModalScrollBox::-webkit-scrollbar { width: 18px; height: 18px;}#configModalScrollBox::-webkit-scrollbar-track { background: #e5e7eb; border-radius: 10px;}#configModalScrollBox::-webkit-scrollbar-thumb { background: #9ca3af; border-radius: 10px; border: 3px solid #e5e7eb;}#configModalScrollBox::-webkit-scrollbar-thumb:hover { background: #6b7280;}#configModalScrollBox { scrollbar-width: auto; scrollbar-color: #9ca3af #e5e7eb;}var currentConfigUrl = '';var currentConfigTitle = '';function openConfigModal(url, title) { currentConfigUrl = url; currentConfigTitle = title; document.getElementById('configModalTitle').innerText = title; document.getElementById('configModalContent').innerText = '正在加载配置文件...'; document.getElementById('configDownloadBtn').href = url; document.getElementById('configDownloadBtn').setAttribute('download', title); document.getElementById('configModalMask').style.display = 'block'; document.getElementById('configModal').style.display = 'block'; document.body.style.overflow = 'hidden'; fetch(url) .then(function(response) { if (!response.ok) { throw new Error('HTTP状态码：' + response.status); } return response.text(); }) .then(function(text) { document.getElementById('configModalContent').innerText = text; }) .catch(function(error) { document.getElementById('configModalContent').innerText = '配置文件加载失败\\n\\n可能原因：\\n1. 文件路径不对\\n2. 文件权限不足\\n3. Web 服务未开放 txt 访问\\n4. 文章内容中的 JS 被过滤\\n\\n错误信息：' + error; });}function closeConfigModal() { document.getElementById('configModalMask').style.display = 'none'; document.getElementById('configModal').style.display = 'none'; document.body.style.overflow = '';}function copyConfigContent() { var text = document.getElementById('configModalContent').innerText; if (!text || text === '正在加载配置文件...') { alert('当前没有可复制的配置内容'); return; } if (navigator.clipboard && window.isSecureContext) { navigator.clipboard.writeText(text).then(function() { alert('配置内容已复制'); }).catch(function() { fallbackCopyText(text); }); } else { fallbackCopyText(text); }}function fallbackCopyText(text) { var textarea = document.createElement('textarea'); textarea.value = text; textarea.style.position = 'fixed'; textarea.style.left = '-9999px'; textarea.style.top = '0'; document.body.appendChild(textarea); textarea.focus(); textarea.select(); try { document.execCommand('copy'); alert('配置内容已复制'); } catch (err) { alert('复制失败，请手动复制'); } document.body.removeChild(textarea);}document.getElementById('configModalMask').onclick = closeConfigModal;document.addEventListener('keydown', function(e) { if (e.key === 'Escape') { closeConfigModal(); }});
-
PFC和ECN PFC是属于 数据链路层（L2） 的以太网控制机制。 L2：PFC（硬暂停） L3：ECN（拥塞标记） L4：DCQCN（降速算法） PFC 控制链路 ECN 控制拥塞 DCQCN 控制速率 PFC（Priority Flow Control）是 IEEE 802.1Qbb 定义的 以太网二层流控机制，通过发送 L2 Pause Frame 控制对端暂停指定优先级流量，用于构建无损以太网。 PFC是谁暂停发送，是交换机和GPU网卡？ 谁收到 PFC Pause Frame 谁就暂停发送 也就是说： 交换机收到 → 交换机暂停发送 GPU服务器网卡（NIC）收到 → NIC暂停发送 PFC本质是 接收端告诉对端：你先别发了，我要满了。 一、最常见的场景（AI / RoCE 网络） 交换机检测到队列拥塞 GPU NIC ─────→ ToR Switch 发送数据 交换机 buffer 快满： ToR Switch ↓ 发送 PFC PauseGPU NIC ↓ 暂停发送 RoCE 流量 所以这里： 设备 行为 交换机 发送 PFC GPU NIC 暂停发送 二、另一种情况（反向） 如果 GPU NIC 接收缓存满： Switch ─────→ GPU NIC GPU NIC 会发送： GPU NIC ↓ PFC Pause FrameSwitch ↓ 暂停发送 所以： 设备 行为 GPU NIC 发送 PFC 交换机 暂停发送
-
GPU2 # 什么是AI超算网络？传统网工必须了解的新赛道来了！ 同学们，新年伊始， 网工要正式进入一个全新的领域了—— # AIDC 韩老师会围绕 **AI 超算网络、智算中心** 这个方向，持续输出内容。 这不是追热点，而是因为： > **网络工程师的下一个增长极，就在这里。** --- ## 🗓 直播信息 - **时间：3月4日晚上 19:20** - **主题：AI超算网络系列直播第一讲** - **标题：《什么是 AI 超算网络？》** - **地点：YESLAB新网工 直播间** - **备注：系列第一讲，后续持续更新** --- # 什么是 AI 超算网络？ 你可能听说过： - 智算中心 - GPU 集群 - 万卡训练 但这些和网络有什么关系？ 简单说： > 训练一个大模型，需要成千上万张 GPU 同时工作。 > 这些 GPU 之间怎么连接、怎么通信，就是 **AI 超算网络** 要解决的问题。 --- # 🎯核心结论先说 ```text AI超算网络 = 为大规模GPU协同训练而设计的高性能网络 它解决的核心问题不是“能不能通”， 而是“如何以极低延迟、超高带宽、尽量不丢包的方式高效通信” ``` --- # 一、为什么 AI 训练需要特殊的网络？ 传统数据中心的网络，主要服务于“东西向流量”——服务器之间传数据。 一般来说： - 延迟高一点，问题不一定大 - 偶尔丢个包，也还能靠 TCP 重传兜底 但 **AI 训练完全不同**。 ## 📌AI 训练的四个核心特征 ```text 规模大：一次训练动辄几千张 GPU，全部要协同计算 通信量巨大：每一轮梯度同步（All-Reduce），所有 GPU 都要互相交换数据 延迟敏感：网络慢一点点，整个训练集群都要等，GPU 白白空转 带宽要求极高：单卡带宽需求轻松达到 400Gbps 甚至 800Gbps ``` ## 🧠一句话理解 > 传统网络更关注“能传”； > AI 超算网络更关注“传得快、传得稳、传得足够同步”。 --- # 二、AI 超算网络长什么样？ 一个典型的 AI 超算网络，通常可以分成三部分： - **计算网络（GPU 互联网络）** - **存储网络** - **管理网络** --- ## 🧩1）计算网络（GPU 互联网络） 这是 GPU 之间直接通信的网络，核心目标非常明确： > **极低延迟 + 超高带宽** 常见技术包括： ### **InfiniBand（IB）** - 目前 AI 训练最主流的选择 - NVIDIA 主导 - 延迟极低 - 常见于高性能训练集群 ### **RoCE（RDMA over Converged Ethernet）** - 基于以太网实现 RDMA - 更容易结合现有以太网体系 - 国内很多超大规模集群广泛采用 ### **NVLink / NVSwitch** - NVIDIA GPU 之间的高速互联技术 - 更偏 GPU 内部/节点内部互联 - 带宽可达数 TB/s 📌一句话： ```text IB / RoCE 更偏“节点之间怎么高速通信” NVLink / NVSwitch 更偏“节点内部 GPU 之间怎么高速互联” ``` --- ## 🗄 2）存储网络 存储网络主要负责： - 训练数据读取 - 模型 checkpoint 写入 - 数据集分发 - 中间结果落盘 这部分虽然不像 GPU 互联那么“极致敏感”， 但一旦跟不上，同样会拖慢整体训练效率。 --- ## 🛠 3）管理网络 管理网络主要负责： - 带外管理 - 健康监控 - 故障检测 - 设备运维接入 这部分和传统数据中心网络更接近， 但随着集群规模变大，要求也在不断提高。 --- # 三、和传统网络有什么不同？ ## 📌AI 超算网络 vs 传统数据中心网络 | 对比维度 | 传统数据中心网络 | AI 超算网络 | |------|------|------| | 流量模型 | Client-Server，南北向为主 | All-to-All，东西向为主 | | 带宽要求 | 10G / 25G / 100G | 400G / 800G 起步 | | 延迟要求 | 毫秒级可接受 | 微秒级，极度敏感 | | 丢包容忍 | 有 TCP 重传兜底 | RDMA 场景几乎零容忍 | | 核心协议 | TCP/IP | RoCEv2 / InfiniBand | | 典型设备 | 传统交换机 | 支持 RoCE / IB 的专用交换机 | ## 🧠一句话总结 ```text 传统数据中心网络重点是“通用性” AI 超算网络重点是“极致性能” ``` --- # 四、网络工程师为什么要关注这个方向？ 过去十年，网络工程师的核心战场主要是： - 企业园区网 - 运营商承载网 - 传统 IDC 但现在，随着国内智算中心建设爆发，一批新的岗位需求正在快速出现。 ## 🚀正在涌现的新方向 - AI 网络架构设计 - RoCE / InfiniBand 网络部署调优 - 大规模 GPU 集群网络运维 - AIDC 网络方案售前 / 售后 ## 📌这些岗位的共同特点 ```text 既需要扎实的网络基础， 又需要理解 AI 训练的通信模型 ``` 也就是说： > 这并不是完全脱离传统网工的新领域， > 而是在传统网络基础上，向更高性能、更高密度、更高要求的方向升级。 --- # 五、为什么这是传统网工的新机会？ 很多人会觉得： > AI、GPU、大模型，好像离网络工程师很远。 其实恰恰相反。 因为 AI 训练不是只靠 GPU 堆起来的， 它背后必须有一张真正能支撑大规模并行训练的网络。 ## 🎯对传统网工来说，这意味着什么？ - 以前懂 VLAN / OSPF / BGP / VXLAN / 数据中心架构，只是基础 - 现在还需要继续理解 **RDMA、RoCE、IB、无损网络、拥塞控制** - 未来网络岗位的“高价值区”，会越来越靠近 **AIDC / 智算中心 / GPU 集群** ## 🧠一句话 > **懂传统网络的人，不一定懂 AI 超算网络； > 但懂 AI 超算网络的人，一定离不开传统网络基础。** --- # 六、这次直播会讲什么？ 这是 **AI超算网络系列直播的第一讲**， 专门为传统网络工程师和运维同学量身设计。 ## ✅本讲重点 - 为什么 AI 训练对网络有这么极端的要求？ - 熟悉了解 AI 超算网络的整体全貌 ## 📌后续系列还会继续深挖 - IB vs RoCE 怎么选 - AIDC 拓扑怎么设计 - 传统网工怎么切入这个赛道 --- # 🎯总结（背诵/面试可直接说） ```text AI超算网络，本质上是为大规模GPU协同训练而设计的高性能网络。 它和传统数据中心网络最大的区别在于： 通信模型更偏All-to-All， 带宽要求更高， 延迟要求更低， 对丢包更敏感。 典型技术包括 InfiniBand、RoCE、NVLink / NVSwitch， 并通常由计算网络、存储网络和管理网络共同组成。 随着智算中心和AIDC建设加速， AI超算网络正在成为传统网络工程师值得重点关注的新方向。 ``` --- # 🧱快速图示 ```text AI 超算网络 │ ┌──────────────┼──────────────┐ │ │ │ 计算网络 存储网络 管理网络 (GPU高速互联) (数据/Checkpoint) (带外/监控/运维) │ ├─ InfiniBand（IB） ├─ RoCE └─ NVLink / NVSwitch ``` --- # 🧊最后一句话 > **如果说传统数据中心网络解决的是“业务怎么连得起来”， > 那 AI 超算网络解决的就是“训练怎么跑得起来、跑得更快、跑得更稳”。**
-
GPU网络 什么是AI超算网络？传统网工必须了解的新赛道来了！ 网工要正式进入一个全新的领域了—— AIDC 围绕 AI 超算网络、智算中心 这个方向，持续输出内容。这不是追热点，而是因为—— 网络工程师的下一个增长极，就在这里。 AI超算网络系列直播第一讲： 《什么是 AI 超算网络？》 📍 📌 什么是 AI 超算网络？ 你可能听说过“智算中心”、“GPU 集群”、“万卡训练”……但这些和网络有什么关系？ 简单说：训练一个大模型，需要成千上万张 GPU 同时工作。这些 GPU 之间怎么连接、怎么通信，就是 AI 超算网络 要解决的问题。 我们来拆解一下。 一、为什么 AI 训练需要特殊的网络？ 传统数据中心的网络，主要服务于“东西向流量”——服务器之间传数据，延迟高一点、偶尔丢个包，问题不大。 但 AI 训练完全不同： 规模大： 一次训练动辄用几千张 GPU，全部要协同计算 通信量巨大： 每一轮梯度同步（All-Reduce），所有 GPU 都要互相交换数据 延迟敏感： 网络慢一点点，整个训练集群都要等，GPU 白白空转 带宽要求极高： 单卡带宽需求轻松达到 400Gbps 甚至 800Gbps 专门为 AI 设计的网络架构就自然而然出来了 二、AI 超算网络长什么样？ 一个典型的 AI 超算网络，通常分为： 1. 计算网络（GPU 互联网络） 这是 GPU 之间直接通信的网络，追求 极低延迟 + 超高带宽。 常见技术： InfiniBand（IB）：目前 AI 训练最主流的选择，NVIDIA 主导，延迟极低 RoCE（RDMA over Converged Ethernet）：基于以太网实现 RDMA，国内超大规模集群广泛采用 NVLink / NVSwitch：NVIDIA 自家 GPU 之间的高速互联，带宽可达数 TB/s 深度解析｜以太网 vs InfiniBand 的区别 2. 存储 & 管理网络 训练数据、模型 checkpoint 的读写走存储网络；带外管理、健康监控走管理网络。这部分和传统数据中心网络更接近，但带宽要求也在快速拉升。 三、和传统网络有什么不同？ 对比维度 传统数据中心网络 AI 超算网络 流量模型 Client-Server，南北向为主 All-to-All，东西向为主 带宽要求 10G / 25G / 100G 400G / 800G 起步 延迟要求 毫秒级可接受 微秒级，极度敏感 丢包容忍 有 TCP 重传兜底 RDMA 场景几乎零容忍 核心协议 TCP/IP RoCEv2 / InfiniBand 典型设备 传统交换机 支持 RoCE/IB 的专用交换机 四、网络工程师为什么要关注这个方向？ 过去十年，网络工程师的核心战场是：企业园区网、运营商承载网、传统 IDC。 而现在，随着国内智算中心建设的爆发，一批新的岗位需求正在快速涌现： AI 网络架构设计 RoCE / InfiniBand 网络部署调优 大规模 GPU 集群网络运维 AIDC 网络方案售前 / 售后 这些岗位， 既需要扎实的网络基础， 又需要理解 AI 训练的通信模型 ——正好是新网工同学的机会窗口。 直播，韩老师会讲什么？ 这是 AI超算网络系列直播的第一讲 专门为传统网络工程师和运维同学量身设计。 把“什么是AI超算网络”讲清楚： ✅ 为什么 AI 训练对网络有这么极端的要求？ ✅ 熟悉了解 AI 超算网络的整体全貌 后续系列再逐期深挖：IB vs RoCE 怎么选、AIDC 拓扑怎么设计、传统网工怎么切入这个赛道…… 零基础也能听懂，希望对你的职业未来发展有更新的认识 预约方式
