BGP-LS BGP-LS的背景 在传统网络中： IGP协议（如OSPF、IS-IS）：负责域内链路状态信息的收集和路由计算，但仅限于单个自治系统（AS）内部。 BGP协议：负责跨AS的路由信息交换，但仅传递路径（AS-Path）和前缀可达性，无法提供详细的拓扑信息。 问题： 当需要实现跨域的流量工程（如优化跨国网络路径）或集中式SDN控制时，缺乏全局网络拓扑视图，难以动态规划最优路径。 BGP-LS的诞生： 通过扩展BGP协议（RFC 7752），使其能够携带链路状态信息，将分散的拓扑数据汇总到控制器，实现全局网络感知。 BGP-LS的核心功能 拓扑信息收集： 将OSPF、IS-IS等协议中的链路状态数据（如节点、链路、前缀、带宽、延迟）转换为BGP消息。 跨域传输： 通过BGP会话将拓扑信息传递到其他AS或集中式控制器（如SDN控制器）。 标准化格式： 使用统一的TLV（Type-Length-Value）结构描述网络元素（节点、链路、前缀）。 BGP-LS的工作原理 (1) 信息采集 路由器（或支持BGP-LS的设备）将本地IGP协议（OSPF/IS-IS）的链路状态数据库（LSDB）转换为BGP-LS消息。 转换内容包括： 节点信息：路由器ID、AS号、角色（如ABR、ASBR）。 链路信息：两端节点、接口IP、带宽、度量值（Metric）、流量负载等。 前缀信息：子网地址、掩码、关联节点等。 (2) 信息分发 通过BGP会话将链路状态信息发送给指定对等体（如SDN控制器）。 BGP-LS使用新的地址族（AFI=16388, SAFI=71）标识链路状态数据。 (3) 控制器处理 SDN控制器（如ONOS、OpenDaylight）接收并整合多域的BGP-LS数据，构建全局拓扑视图。 基于全局拓扑，控制器可执行流量工程、路径计算（如通过PCE）或动态路由策略。 BGP-LS vs. 传统BGP 特性 传统BGP BGP-LS 数据内容 AS路径、前缀可达性 节点、链路、前缀的详细状态信息 用途 路由决策 拓扑收集与上报 作用范围 跨AS路由交换 跨域拓扑信息汇总 控制平面 分布式路由决策 集中式控制（SDN） BGP-LS的应用场景 SDN网络： 控制器通过BGP-LS获取全网拓扑，实现集中式路径计算（如Segment Routing流量引导）。 跨域流量工程： 运营商通过BGP-LS收集多AS的链路状态，优化国际骨干网的带宽利用率。 网络自动化： 结合AI/ML分析拓扑数据，预测拥塞并动态调整路由。 5G网络切片： 根据实时拓扑状态为不同切片分配网络资源。 BGP-LS的优势 全局视角：打破传统IGP的域内限制，提供跨AS的拓扑可见性。 标准化：基于RFC 7752，兼容多厂商设备（如Cisco、Juniper、华为均支持）。 灵活性：支持多种链路状态源（OSPFv2/v3、IS-IS、物理/虚拟链路）。 挑战与限制 数据规模：大规模网络的拓扑信息可能导致BGP消息过载。 安全性：跨域共享拓扑可能暴露网络细节，需结合加密和策略过滤。 兼容性：旧设备可能不支持BGP-LS扩展。 示例配置（简化的网络架构） 文字 `[AS 100 Router] └─ 运行OSPF，收集域内拓扑 └─ 配置BGP-LS，将OSPF LSDB转换为BGP-LS消息 └─ 通过BGP会话上报给SDN控制器（IP: 10.0.0.100）` `[SDN Controller] └─ 监听BGP-LS会话，接收并存储全局拓扑 └─ 计算最优路径（如最短延迟路径） └─ 下发流表至路由器（如通过PCEP或OpenFlow）。`
-
VXLAN部署实战：基于EVPN的多租户数据中心网络设计 一、前言 随着数据中心虚拟化和多租户需求的增长，传统VLAN架构已逐渐难以满足灵活性、可扩展性和隔离性的要求。VXLAN（Virtual Extensible LAN）作为一种Overlay技术，结合EVPN控制平面，已成为现代数据中心的主流方案。 本文将基于真实部署案例，剖析EVPN VXLAN的核心设计理念、配置要点及排错思路。 二、网络架构设计 网络拓扑（简化示意） +------------------+ | Spine1 | +------------------+ / \ +------------------+ +------------------+ | Leaf1 | | Leaf2 | | (VTEP + EVPN) | | (VTEP + EVPN) | +------------------+ +------------------+ | | [Tenant A] [Tenant B]Spine-Leaf架构：水平扩展 Leaf即VTEP：终结VXLAN隧道 BGP EVPN：作为控制平面 M-LAG/ESI：实现多活网关 三、配置要点（以Huawei设备为例） 创建EVPN实例与VXLAN隧道 bgp 100 ipv4-family vpnv4 peer 10.1.1.2 enable peer 10.1.1.2 send-community both l2vpn-family evpn peer 10.1.1.2 enable 配置NVE接口 { interface Nve1 source-interface Loopback0 vni 10010 evpn } VXLAN和VLAN的映射关系 bash 复制 编辑 bridge-domain 10 vxlan vni 10010 vlan 10 四、关键设计理念 EVPN vs Multicast Flooding EVPN使用BGP进行MAC地址和ARP广播信息的分发，取代了传统基于组播的Flood & Learn机制，网络收敛更快，稳定性更高。 Overlay与Underlay解耦 Underlay使用OSPF/BGP建立IP网络 Overlay使用VXLAN承载二层数据 网络迁移、扩展不再依赖物理拓扑调整 VTEP Loopback IP作为标识符 Loopback口用于VXLAN隧道端点标识，可实现业务与物理接口解耦，提高灵活性与冗余性。 五、排错技巧 场景 检查点 VXLAN不通 NVE源接口地址是否配置正确？ EVPN邻居未建立 BGP邻居IP是否通、VPNv4/EVPN族是否enable？ 虚拟机不通 MAC地址是否在EVPN路由表中正确传播？ 六、部署经验总结 Loopback规划要统一，避免多租户混乱； BGP社区+路由策略可以用于精细化隔离； 建议开启MAC学习限速，防止L2攻击； 实际部署中推荐配合网络自动化工具（如Ansible）实现批量化配置和变更。 七、结语 EVPN VXLAN的部署并非只是配置几个命令，而是涉及Overlay架构的整体理解和规划能力。通过本次实战，我们不仅实现了多租户的灵活隔离，也验证了EVPN架构在大规模网络中的稳定性。 未来网络是Overlay的世界，而你必须成为这张网络的建筑师。
-

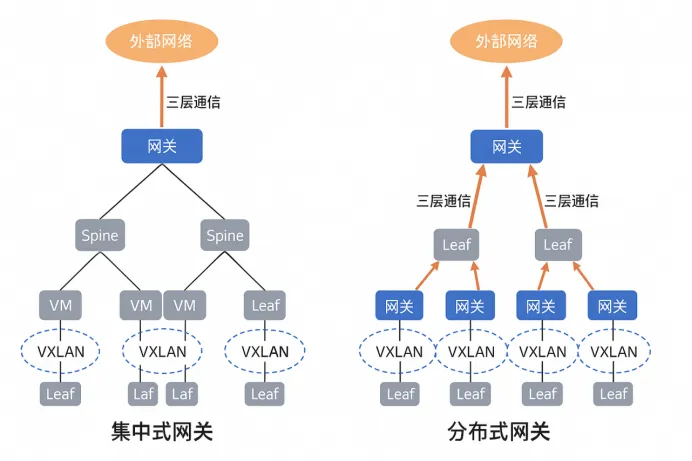

集中式网关与分布式网 在 VXLAN（Virtual Extensible LAN）网络中，“集中式网关”和“分布式网关”是两种不同的三层互通架构方式，主要用于实现VXLAN网络与外部网络（或不同VXLAN段之间）的通信（即L3网关功能）。以下将从原理、实现方式、性能、扩展性、安全性、适用场景和优缺点等角度做详细分析： 🧠 一、基本概念回顾 VXLAN简介 VXLAN 是一种覆盖网络协议，用于在二层网络之上封装三层网络，实现大规模虚拟化网络部署。其核心组件包括： VTEP（VXLAN Tunnel Endpoint）：VXLAN封装/解封装的端点。 VNID（VXLAN Network Identifier）：虚拟网络的标识，用于实现多租户隔离。 Overlay Network：逻辑网络，用于VM/容器等之间的互联。 Underlay Network：物理IP网络，承载封装后的VXLAN数据包。 VXLAN中的三层互通（L3 Gateway） 在 VXLAN 中，不同VNID之间的通信、VXLAN网络与外部物理网络的通信，都需要通过“VXLAN网关”实现三层转发。 🏗️ 二、集中式网关与分布式网关的架构原理 项目集中式网关分布式网关网关位置集中部署在1\~2台核心交换机或设备上分布在每个Leaf交换机（或VTEP）上三层转发实现位置所有三层互通请求都经过这1\~2台网关设备每个交换机/节点自身就能完成本地三层转发L2/L3边界角色核心设备作为L2/L3边界点每个VTEP都实现L2/L3边界⚙️ 三、技术实现方式 集中式网关实现方式 集中部署核心交换机（如ToR上层的Spine层或专用网关设备）。 VXLAN报文由Leaf交换机或VTEP发送到这台核心网关，由其执行VXLAN解封装和L3转发，然后重新封装。 典型部署中通常配置 Symmetric Routing（对称路由）。 使用 EVPN（BGP EVPN）作为控制平面同步ARP/MAC/IP信息。 分布式网关实现方式 每个VTEP/Leaf交换机本身就支持VXLAN网关功能（EVPN Type 5）。 这些设备维护完整的 ARP/MAC/IP 路由表，能够本地执行VXLAN解封装、L3转发和封装。 要求所有Leaf之间建立BGP EVPN邻居关系，并同步L3路由信息（包括Type 5 Prefix Route）。 🚀 四、性能与扩展性对比 项目集中式网关分布式网关网络路径所有L3流量都需经中心网关设备绕行（流量回流）L3流量在源/目的VTEP本地完成转发，避免绕行带宽瓶颈容易形成网络瓶颈，集中网关的带宽、CPU受限吞吐能力线性扩展，带宽分布式共享ARP/MAC限制中心网关需维护所有VNID的ARP/MAC信息，规模受限每个Leaf只维护相关表项，减轻资源压力扩展能力横向扩展性差，扩容复杂（需引入新核心设备）扩展性好，增加Leaf设备即可线性扩展延迟高，尤其是南北向或跨租户通信低，因转发本地化，减少转发跳数🔐 五、安全性与故障容错 项目集中式网关分布式网关故障影响范围集中网关故障将影响所有L3互通个别Leaf故障只影响该节点，其他节点不受影响冗余与备份需配置双活或主备（如vPC、VRRP）天然高可用，多个Leaf互为备份攻击防护便于统一配置ACL、防火墙等安全策略需在每个Leaf节点统一部署策略或借助SDN控制器下发策略一致性配置简单统一要求控制平面能自动同步策略，配置一致性要求高🌍 六、典型应用场景 场景 推荐架构 原因说明 中小型数据中心 集中式网关 网络规模小、VNID数量少，集中管理简便，易于部署 大型云平台 / 多租户环境 分布式网关 高并发、大量租户、节点众多，需高扩展性和高可用性 需要高性能转发 分布式网关 本地三层转发避免绕行，显著降低延迟 迁移兼容传统网络 集中式网关 可作为传统核心三层网络的过渡或兼容层 ✅ 七、优缺点对比总结 对比维度集中式网关分布式网关架构复杂度简单：配置集中复杂：每节点需配置路由策略性能受限于中心节点，转发路径不优高性能，本地转发扩展性差，中心设备资源瓶颈好，可线性扩展可靠性单点故障风险高高可用，故障域小部署成本低（设备少）高（节点多需支持L3 Gateway）管理复杂度简单：中心化策略配置高：需要自动化控制面统一策略下发适合场景中小型、传统数据中心大型、公有云/私有云、SDN/云原生环境🎯 总结建议： 集中式网关适合对性能和可用性要求不高的场景，如传统数据中心或小型云环境，管理简便，部署成本低； 分布式网关适合现代大规模云数据中心、高密多租户环境或容器化平台，可实现弹性扩展和本地L3转发，具备更高的性能和可靠性，但对控制面要求更高。 image.png图片 image.png图片
